“旋轉塔”

一、設備簡介

1.1 基本簡介

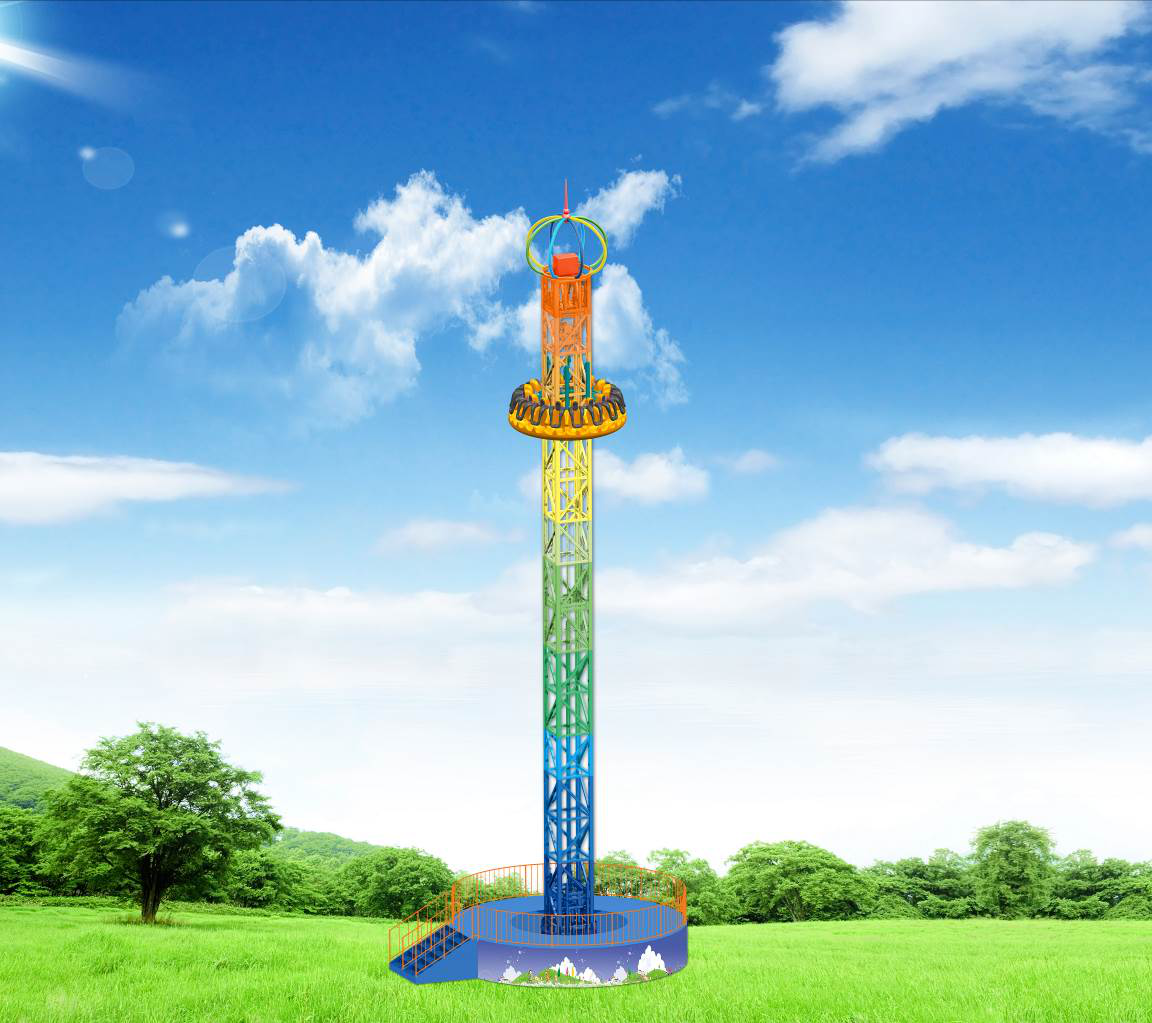

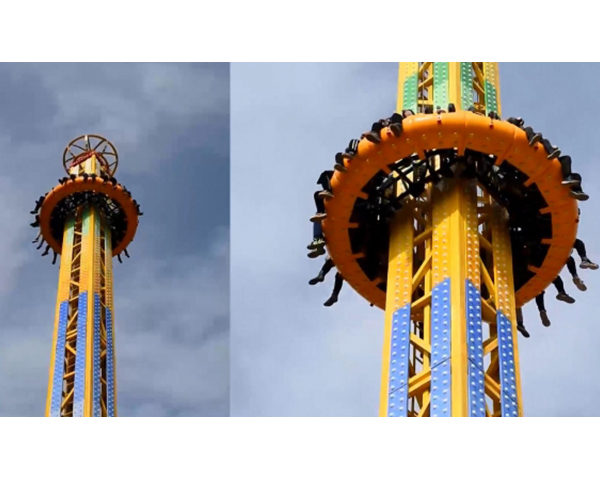

旋轉塔是一種以旋轉升降為主題的游樂設備。該設備具有結構宏偉、裝飾簡潔典雅、外觀色彩亮麗，運行自如的特點，是老少皆宜，集娛樂性、驚險性和刺激性于一體的地標性游樂設施。該設備上下運動采用液壓缸驅動，座椅采用棘爪齒條鎖緊，安全帶附安全檢測功能，自鎖性能穩定可靠，使游客在乘坐時感到安全舒適。主體底部安裝有氣液緩沖裝置，使設備具有乘坐舒適感及可靠的安全保障。

該設備充分考慮運輸、安裝等方面的實際需要，采用分體式結構，具有科技含量高，運行成本低廉，設備維護簡單，乘坐安全舒適，投資回報豐厚等突出特點。

1.2 設備運行原理

旋轉塔是依據《特種設備安全監察條例》、《游樂設施安全技術監察規程（試行）》、《大型游樂設施安全規范》（GB8408-2018)、《飛行塔類游藝機通用技術條件》（GB/T18161-2008)等標準、規范進行設計，符合相關標準、規范的要求。這就保證了該設備運行平穩、噪音小、乘坐舒適、造型美觀、運行可靠。

工作原理：以液壓泵為動力源，推動液壓缸活塞桿向下運動拉動鋼絲繩帶動梭體向上運動，到達頂點后減速停止，而后在高點依靠座艙和人體重力產生勢能，沿主體下滑，做上下反復升降運動；同時梭體和主體通過減速機帶動回轉支承做旋轉運動。

該設備主要由主體部分、梭體部分、動力部分、電氣系統等部分組成。

二、主要技術性能參數

1.設備總高：23m

2.運行高度：19.5m

3.提升速度：≤1.2m/s

4.下降速度：≤4m/s

5.回轉速度：7rpm

6.回轉直徑：3.7m

7.乘員人數：16人（身高1.2m~1.9m；體重＜95kg）

8.驅動功率：66kW

9.裝機功率：75kW（含彩燈）

10.電源：3N+PE 380V/220V  50HZ

11.接地方式： TN-S

12.控制方式： 自動控制

13.運行時間： 3min

14.安裝方式：固定式

15.占地面積：11.2m×8.8m

16.適用環境：

溫度：0℃～40℃

濕度：不大于90%（在高溫度為40°C時，相對濕度不得超過50%）

安裝地區地震烈度：≤8度；

海拔：不超過3000m

風力：不超過15m/s

氣象：運行時無明顯雷、雨、雪、霧、霜、主結構裹冰等惡劣氣象
